ノイズフィルター

医療機器製造のお困りごとご相談 TEL.028-663-2408



放射

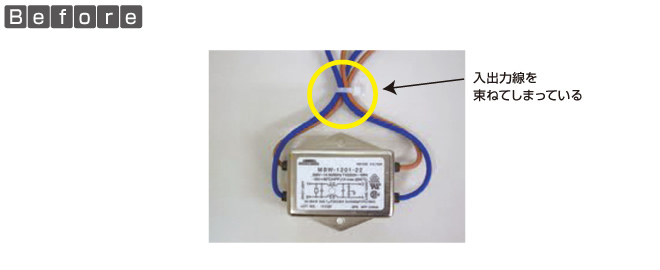

医用電気機器を設計する場合には、生体に重大な影響を及ぼすという性格上、万全なノイズ対策を施すことが重要ですが、上記のようにノイズフィルターの入出力線を束ねて配線すると、せっかくノイズフィルターで除去してきれいになった出力側の配線に、再びノイズが乗ってしまいます。

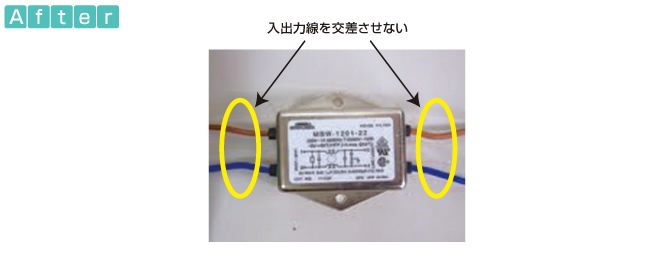

特にノイズにシビアな医用電気機器の場合は、ノイズフィルターの配線にも注意します。まず前掲の写真のように入力側と出力側を近づけたり、交差させて配線しないようにして、入力・出力それぞれの配線を分け、出力側の配線に再びノイズが乗らないようにします。

配線は信号や電力を伝搬するためのものですが、ノイズのアンテナとしてノイズを放射していたり、あるいは拾っていたりすることもあります。特にノイズフィルタにおいては相互干渉する事があるので、基板レイアウト同様に注意・対策が必要です。
